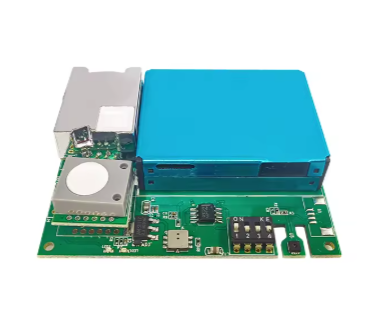

Cảm biến chất lượng không khí M701

1. Thông số kỹ thuật<ul><li><span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:normal;">Vi điều khiển: <span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:normal;">ESP32-S3 1U-N4 (Dual-core Xtensa LX7 @240MHz, Wi-Fi/BLE 5.0)</li><li><span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:none;">Ngõ vào DI: <span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:normal;">8 kênh, mỗi kênh cách ly quang, dòng 12-24VDC, optocoupler</li><li><span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:normal;">Ngõ ra DO: <span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:normal;">8 Kênh Relay</li><li><span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:none;">Ngõ vào ADC: <span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:normal;">Sử dụng IC ADS1115, 4 kênh 16bit, dải đo 0-10V hoặc 4-20mA</li><li><span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:none;">RS485: <span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:normal;">RS485 cách ly ADUM 1201, tốc độ 25Mbps</li><li><span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:none;">Ethernet: <span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:normal;">Sử dụng W5500, giao tiếp SPI tốc độ cao, Ethernet 10/100</li><li><span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:normal;"><span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:none;">Nguồn cấp: <span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:none;">Điện áp cấp 24VDC - 2A</li></ul><span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:none;"><a href="https://1drv.ms/b/c/ddedbee57cf66515/IQBFK7gPoPgqSJnheTAcnXw3Aep5MoBLNZKVT0PvqTh1Stw?e=Opzcaj" target="_blank" title="Datasheet">Datasheet</a><span class="a_GcMg font-feature-liga-off font-feature-clig-off font-feature-calt-off text-decoration-none text-strikethrough-none" style="color:rgba(0,0,0,var(--O42jJQ,1));caret-color:#000000;--ys-xuq:none;font-kerning:normal;">2. Sơ đồ GPIO: <img alt="" src="https://cms.eitek.vn/uploads/so_do_gpio_board_s3_16ch_56811ed1c7.png" style="display:block;margin-left:auto;margin-right:auto;" width="500">3. Sơ đồ nối dây<img alt="" src="https://cms.eitek.vn/uploads/so_do_noi_day_board_16ch_esp32s3_553ac3123f.png" style="display:block;margin-left:auto;margin-right:auto;" width="500">

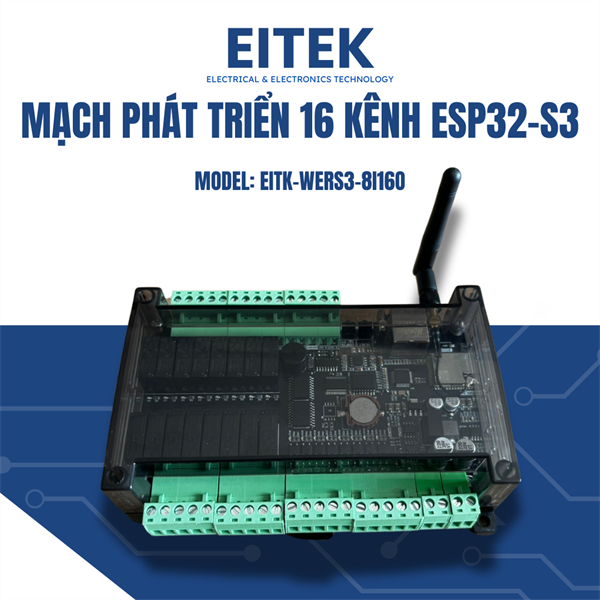

Mạch phát triển ESP32S3 16 Kênh

Bộ lập trình công nghiệp 16 kênh

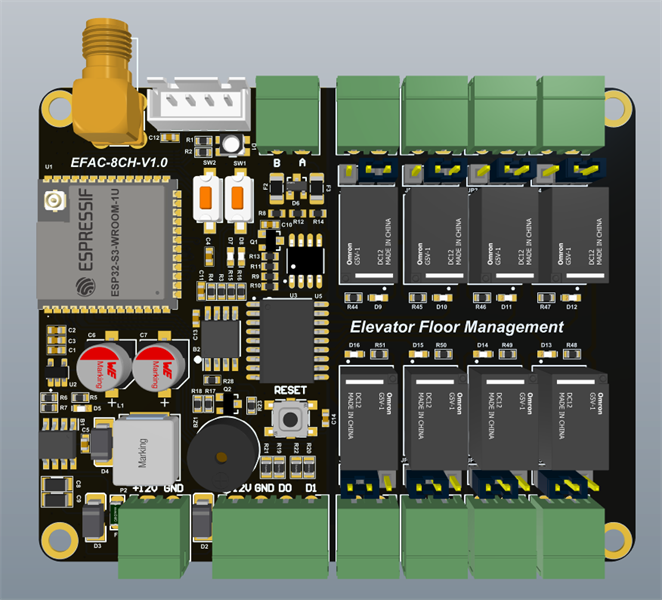

Bộ quản lý phân tầng thang máy 8 kênh

1. Thông số kỹ thuật<ul style="margin-left:30px;"><li>Vi điều khiển: ESP32-S3 1U-N4 (Dual-core Xtensa LX7 @240MHz, Wi-Fi/BLE 5.0)</li><li>Ngõ vào DI: 8 kênh, mỗi kênh cách ly quang, dòng 12-24VDC, optocoupler</li><li>Ngõ ra DO: 8 Kênh Relay</li><li>Ngõ vào ADC: Sử dụng IC ADS1115, 4 kênh 16bit, dải đo 0-10V hoặc 4-20mA</li><li>RS485: RS485 cách ly ADUM 1201, tốc độ 25Mbps</li><li>Ethernet: Sử dụng W5500, giao tiếp SPI tốc độ cao, Ethernet 10/100</li><li>Nguồn cấp: Điện áp cấp 24VDC - 2A</li></ul><a href="https://1drv.ms/b/c/ddedbee57cf66515/IQAZ5Dx0Z9NVTZC03wN1ZfHlAT-t1oTI5FN8j0RMys6mIrs?e=eZ7e3b" target="_blank" title="Datasheet">Datasheet</a>2. Sơ đồ GPIO: <img alt="" src="https://cms.eitek.vn/uploads/so_do_gpio_board_8ch_s3_27f39aa71d.png" style="display:block;margin-left:auto;margin-right:auto;" width="500">3. Sơ đồ nối dây <img alt="" src="https://cms.eitek.vn/uploads/so_do_dau_day_eitek_8ch_e5b3caf3f0.png" style="display:block;margin-left:auto;margin-right:auto;" width="500">

Mạch phát triển ESP32S3 8 Kênh
